Vincent GODARD

Département de Géographie

Université de Paris 8

Fiche Mémo du TP n°1. d'enquête (version 1) :

Sondages sur photographies aériennes

Le but de ce TP est de réaliser, à l'aide du logiciel Idrisi, l'analyse de l'évolution de l'urbanisation dans la région de Volx (04). Il s'agit de comparer la surface bâtie en 1960 à celle bâtie en 1990. De voir s'il y a eu évolution et si celle-ci est significative.

1. Téléchargement et sauvegarde des fichiers

- Nécessite le téléchargement de 4 fichiers.

Il semblerait que le téléchargement des fichiers images soit de mauvaise qualité avec Netscape (au moins avec la V4.5). Il est donc recommandé d'utiliser Internet Explorer comme navigateur pour ce travail.

Conservez les noms des fichiers !!!

Volx 1960

fichier n°1 - Téléchargement du fichier enqtp1v6.rst de 1960

Ce fichier est un fichier image d'Idrisi et "pèse" 782 Ko.

fichier n°2 - Téléchargement du fichier enqtp1v6.rdc de 1960

Ce fichier est un fichier documentation d'Idrisi et "pèse" 3 Ko.

Volx 1990

fichier n°3 - Téléchargement du fichier enqtp1v9.rst de 1990

Ce fichier est un fichier image d'Idrisi et "pèse" 701 Ko.

fichier n°4 - Téléchargement du fichier enqtp1v9.rdc de 1990

Ce fichier est un fichier documentation d'Idrisi et "pèse" 3 Ko.



- Sauvegarde les fichiers

Enregistrez les fichiers dans votre répertoire dans un sous répertoire TP1, exemple :

D:\Geo\VOTRE_NOM\TP1



2. Lancement d'Idrisi, paramétrage et affichage

- Lancez Idrisi

- Modification de l'environnement

Menu Data Paths (c.f. tdi11sig.htm pour ceux qui auraient oublié ou voudraient en savoir plus !) pour aller lire les images dans votre répertoire.

- Pour accéder aux données

- Sélectionner l'option Data Paths du File menu.

ou lancer Data Paths à l'aide de l'icône ci-dessous,

qui permet également le paramétrage du module Project Environnement

Il existe 2 types de répertoires (folders) :

- le répertoire de travail (Working Folder) ;

où l'on peut lire et écrire des données

- le répertoire des données (Resource Folder).

où l'on peut lire mais pas écrire des données

- Sélectionner (par Browse ...) comme répertoire de travail celui où vous avez enregistré les fichiers images et en-têtes :

D:\Geo\VOTRE_NOM\TP1

- Si le Resource Folder contient des chemins d'accès

Utiliser le bouton :

- Remove (enlever)

pour le vider

- Enregistrer votre Project Environnement

- Cliquer sur le bouton Save As

- Nommer le VOTRE_NOM

Il est sauvegardé dans un fichier nommé VOTRE_NOM.ENV

=> dans votre répertoire

L'extension .env indique toujours un Project Environnement File.

Elle permet une réutilisation ultérieure de la configuration.

En fin de session, toujours charger l'environnement par défaut

DEFAULT.ENV

où le Working folder est par exemple => D:\

qui est habituellement stocké dans C:\Program files\Idrisi32\Projects

pour éviter de mauvaises surprises !!!

- Valider par OK.



Pour évaluer l'urbanisation à Volx, il faut travailler sur une zone commune aux deux photos, la base de sondage !



- Affichage de la photo de 1960

- Lancer l'affichage par le Display / Display Launcher

ou à l'aide de l'icône ci-dessous,

- Sélectionner l'image raster (raster layer) en cliquant sur les trois "..."

enqtp1v6

- Cocher les options suivantes :

- 256 niveau de gris (Grey Scale) ;

- Étalement automatique de la dynamique (Autoscale).

- Affichage de la même façon la photo de 1990

- La décaler sur la droite pour voir les images de 1960 et 1990 côte-à-côte.

- Vous constaterez que :

- la forme ;

- l'échelle (cf. RF dans la barre d'état) ;

- la superficie.

de chaque date sont différentes.



3. Tracé de la zone commune aux deux dates

- Délimitation de l'emprise de chaque photo (partie utile)

- Pour vectoriser le tour de la partie utile, il faut :

- Afficher la photo de Volx 1960, avec la palette Grey 256

- Sélectionner l'outil de vectorisation à l'écran à l'aide de l'icône suivante :

- Créer un fichier vecteur appelé "1960" (par exemple)

- avec la palette qual256

- en mode Polygon

- laisser le 1 comme numéro d'identifiant

- valider

- Commencer la vectorisation avec le bouton de gauche

- Terminer avec celui de droite

- Une fois le tour de la partie utile réalisé, il faut sauver le fichier à l'aide de l'icône suivante :

- Pour annuler, utiliser l'icône suivante :

- Afficher le fichier vecteur "1960" sur Volx 1960 (à l'aide du "Add layer..." du menu flottant "Composer") avec une palette couleur qui contraste nettement.(soit "qual256" soit vous en faites une spéciale en suivant les conseils décrits dans la fiche mémo tdi15sig.htm pour la réalisation des palettes).

- Faire la même vectorisation pour la photo de Volx 1990

- Appeler ce fichier vecteur "1990".

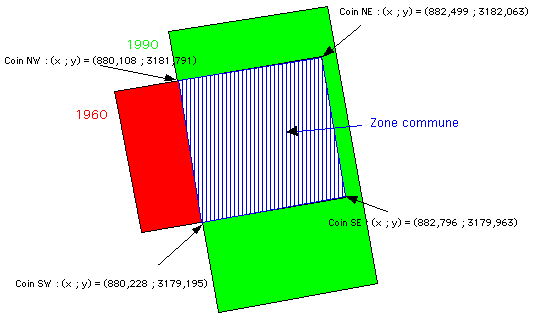

- Afficher les fichiers vecteurs "1960" et "1990" sur la photo de Volx 1990 par exemple. Vous devez obtenir un recouvrement proche de celui de la figure n°1.

fig. 1 - Zone de recouvrement des stéréogrammes de Volx 1960 et 1990

4. Délimitation de la zone commune

Création d'une image reprenant les limites de la zone commune aux deux photos.

- Les fichiers vecteurs "1960" et "1990" étant affichés, refaire une troisième vectorisation ne concernant plus que la zone commune.

Appelez ce fichier : zoncom

Affichez-le sur Volx 1960 (enqtp1v6.rst) par exemple et retirer de l'affichage les fichiers vecteurs "1960" et "1990" qui n'ont plus d'utilité (à l'aide du "Remove layer" du menu flottant "Composer").



- Rasterisation du fichier vecteur "zoncom" au format de l'image de 1960

- 1^ère étape : création d'un fichier "vide" au dimension de Volx 1960 (enqtp1v6)

- Activer Data Entry / INITIAL pour créer cette image raster

- Copy spatial parameter from another image => est coché

- Le fichier de sortie (Output image) est => zoncom60

- Laisser le reste par défaut

- 2^e étape : remplissage du fichier "zoncom60" par le vecteur "zoncom"

- Rasteriser le fichier vecteur "zoncom" dans "zoncom60" en activant

Reformat / Raster / Vector Conversion / POLYRAS

- Le fichier vecteur polygonal (Vector polygon file) => zoncom

- Le fichier image à mettre à jour (Image file to be updated) => zoncom60

- Valider par OK (c'est un peu long)

- 3^e étape : élimination de la partie de photo hors zone commune dans Volx 1960 (enqtp1v6)

- Intersecter l'image de la zone commune "zoncom60" avec la photo Volx 1960 (enqtp1v6)

GIS Analysis / Mathematical Operators / OVERLAY

- First image => enqtp1v6

- Second image => zoncom60

- Output image => zc_enqtp1v6

- Cocher First * Second

Les pixels à zéro dans l'image "zoncom60" vont mettre à zéro ceux de Volx 1960 (enqtp1v6)

- Mettre un titre dans le Output documentation

du genre : Zone utile du stéréogramme ...

- Valider par OK

Le résultat s'affiche dans une palette peu adaptée ...

Changer la palette en Grey256 dans le Layer Properties

- Rasterisation du fichier vecteur "zoncom" au format de l'image de 1990

Refaire les étapes de 1960

Vous avez maintenant deux bases de sondages spatiales compatibles

- zc_enqtp1v6

- zc_enqtp1v9

pour réaliser le tirage des échantillons



5. Tirage de l'échantillon dans la zone commune aux deux dates

C'est cette fonction qui va permettre de constituer l'échantillon des points à analyser pour évaluer l'évolution de l'occupation du sol.

- Utilisation de la fonction SAMPLE

- Tirage de points sur la zone commune de la photo de Volx 1960

- Lancer GIS Analysis / Statistics / SAMPLE

- Reference image => zc_enqtp1v6

- Sampling scheme => Sytematic (pour faciliter l'enquête)

- Number of points => 400

- Output vector file => tirpt60

- Création d'une palette faite de cercles vides pour assurer une meilleur lecture lors de l'enquête.

- Activer l'outil Display / Symbol Workshop

ou à l'aide de l'icône ci-dessous,

- Dans le menu Symbol Workshop choisir New

- Cliquer sur Point

- Nommer ce fichier => tirpoint.

- Valider par OK

- Sélectionner la cellule n°0

- Paramétrer :

- le type de symbole (Symbol Type) => Circle

- le style (Style) => Évidé (Clear)

- la couleur (Outline Color) => Rouge

- la taille (Size) => 4 points

Cette taille de cercles devrait être opérationnelle à plusieurs échelles.

- Valider par OK

- Recopier ces paramètre

- Cliquer sur le bouton Copy pour recopier le symbole

- Symbol => 0

- de (From) => 0

- à (To) => 255

- Enregistrer puis quitter



- Tirage de points sur la zone commune de la photo de Volx 1990

- Réitérez la procédure avec l'image de référence étant zc_enqtp1v9 ;

- Le fichier de sortie se nommera "tirpt90".

Vous utiliserez le même fichier symbole "tirpoint".



6. Inventaire du bâti de la zone commune aux deux dates

C'est à cette étape que la collecte de l'information urbaine commence.

- Afficher zc_enqtp1v6

- Ajouter la couche vecteur tirpt60

- Utiliser le fichier symbole (Symbol File)

=> tirpoint

- Valider par OK

- Comment collecter l'information bâti / non bâti ?

- Relevez sous chaque point inclus dans la zone commune (donc sur la photo) sa caractéristique (bâti / non bâti) ;

- Procédez ligne par ligne ;

- Choisissez le niveau de zoom le plus confortable (touches de déplacement et de zoom en bas du composer) ;

- S'il y a les deux thèmes, prenez celui qui occupe le plus de place dans le cercle ;

- Travaillez à deux, un qui lit l'autre qui note ;

- Stocker les information dans une feuille de calculs comme suit (résultats imaginaire) :

n° de ligne	Bâti	Non bâti	Total
1	5	18	23
2	2	22	24
-	-	-	-
Total	24	168	192

- Recommencez pour Volx 1990 avec tirpt90



Vous rendrez :

- un tirage papier d'une des dates (en indiquant qui était votre binôme) avec :

- les fichiers vecteurs zoncom et tirpt60 ou 90 ;

- un habillage digne de ce nom (les infos sont dans le fichier .rdc de chaque image, cf. File / Metedata) ;

- une rapide description la méthode utilisée pour dire si c'est bâti ou non et à quelle échelle vous faites votre observation..

- les résultats bruts et en pourcentages des comptages pour chaque date
